1998/10/21
2000/ 8/25


直行モードの角度スナップに誤差あり

直交モードのバリエーションとでも言うのでしょうか、直交モードの時に90度スナップだけでなく、30度きざみ、45度きざみでカーソルをスナップさせることができます。

便利なので、よく使っていたのですが、角度に誤差が生じることが分かりました。(私が気が付くのが遅かっただけかもしれませんが)
メニューの「直交/極スナップ設定」で、角度のボックスに「45.000」と入れます。
この設定で45度のラインを書いてから、オブジェクトのプロパティを見ると、僅かに誤差が生じています。

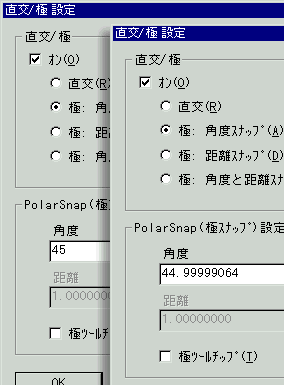

そこで、もう一度「直交/極スナップ設定」のダイアログを表示してみると、なんと「44.999」です。


AutoCAD2000/LT2000 ではこのバグは修正されたようです。
又、直交モードと角度スナップモード(極スナップ)の切り替えもすばやくできるようになりました。
